六個方面教您如何選擇多功能電力儀表

1）一表多用：與指針式儀表同樣體積的裝置，可以替代原有的電壓表、電流表、功率表、功率因數表，并且集成了電能計量的功能，在很多場合可以替代電度表。

2）數據遠傳：多功能表配置了通訊接口，可以將采集到的大量電參量數據通過通訊線路遠傳至集控中心，減少了電工日常抄表的工作量，提高了生產和管理效率。

目前多功能儀表的生產廠家眾多，價格競爭激烈，同質化競爭嚴重，面對紛雜的品牌和產品，用戶該如何對產品和廠家進行評價和選擇呢？

      本文從6個角度來給大家提供電力儀表一些評判的標準。

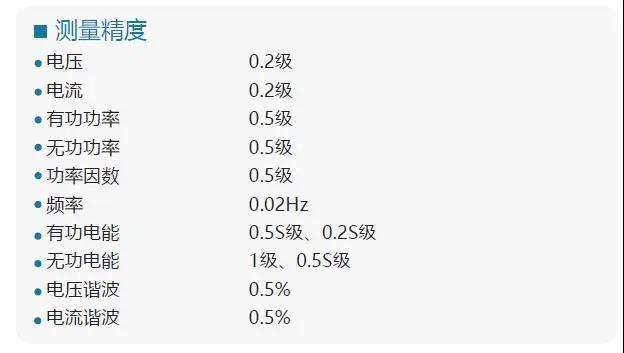

      作為一個測量，計量產品，最基礎的要求是精度要達到相關標準的要求。多功能表的一般性精度要求是電壓、電流、功率、功率因數等電參量需要達到0.5級，其含義是測量的最大誤差不超過量程范圍的0.5%，這個數字越小越好。我們還常常見到有的產品標注其誤差為0.5S級，0.5S級的電表要求在0.01In~Imax范圍內，精度都能滿足0.5%的要求，這種電表的精度就更加精確。對于電能計量，有功電能表的精確度可分為：0.2S級、0.5S級、1級、2級四種。在日常的使用中，除非少數情況用戶對于精度的要求特別高以外，多功能電力儀表常規滿足電量0.5級，有功電能1級即可，由于精度越高，儀表的成本也就越高，相應的售價也就越高，綜合考慮，選用合適的產品即可。

     安全性從幾個角度去評估：過負荷能力，絕緣性能，耐壓性能

     過負荷能力指的是電表在輸入電壓，輸入電流超過其標稱的電壓電流值時，仍正常保持工作的能力，常規要求電壓和電流在1.2倍的負載情況下能夠持續長時間運行，電壓在2倍標稱電壓下能夠正常運行1秒鐘（主要針對一些電壓瞬間升高又恢復正常的情況），電流在10倍標稱電流的情況下能夠正常運行5秒鐘（例如一些電動機負載，起動時間差不多在10秒鐘內，但是起動時間段內的電流會比正常運行時的電流高出數倍）。

     絕緣性能要求輸入、輸出、電源端子對機殼的絕緣電阻>100MΩ，耐壓性能要求交流耐壓達到AC2kV。

      正常儀表的使用壽命，在正常工況運行的情況下，滿足5-10年的穩定運行要得到保證，如果是在一些惡劣工況運行，例如腐蝕環境（例如海邊的企業），灰塵比較嚴重的環境等，需要考慮儀表的IP防塵防水等級，以及抗腐蝕性能。在一些高溫場合運行的設備，還需要考慮產品的工作溫度和存儲溫度范圍。在濕度較大的地區，需要考慮產品的工作濕度要求。在一些高海拔地區，還需要考慮產品對于工作海拔的要求。

      多功能電力儀表的功能大同小異，但是外觀設計卻非常多樣。簡潔，美觀，工業化的設計外觀，可以提升整個配電箱/配電柜的檔次，使產品看起來更加美觀。與外觀相關的，包括產品的外形設計，材質選擇，按鍵的材質，液晶屏/LED屏幕的布局，材質，安裝卡扣的設計，接線端子的材質，布局等等，用心的生產廠家會將以上提到的要點精心設計，才能使得整個產品從外觀看上去高檔，可靠。

    產品的穩定性主要提及兩點，這兩點也是用戶使用過程中比較容易發生問題的：

1）操作流暢，不會卡屏/死機

    儀表的卡屏/死機情況在使用過程中偶爾會發生，通常是由于程序設計的問題，或者某個核心器件的質量問題導致，設計優良的產品，卡屏/死機的幾率極低，甚至可以說不存在這種情況。而設計欠缺優化的產品，操作過程中，會經常性發生。

2）通訊的流暢性和穩定性

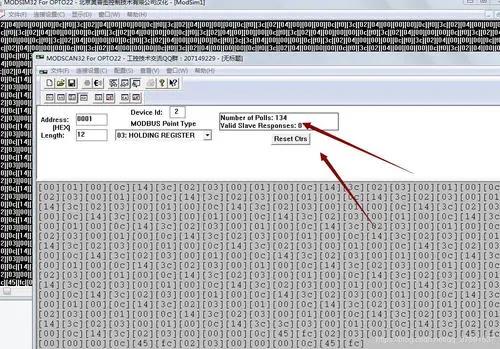

    前面提到，多功能電力儀表的兩大優勢之一就是支持?jǐn)?shù)據遠傳，但是不同廠家的產品，對于通訊的穩定性的保證，可以說是天壤之別。我們知道RS-485總線一條線路可以帶負載32只儀表，比較好的產品，在實際應用中，連接30只儀表是可以保持穩定通訊傳輸?shù)模行┊a(chǎn)品可能可以支持10-15只左右負載，還有些比較差的產品，連接1只儀表，通訊斷斷續續，多連接幾只儀表，直接就無法通訊。如果用戶的使用目的是用儀表作為前端采集設備，最后連接到監控系統的，那么這種情況下，需要將通訊的穩定性作為核心的評估指標之一來考慮。

   產品的設計直接關系到用戶使用是否方便，操作是否順暢。

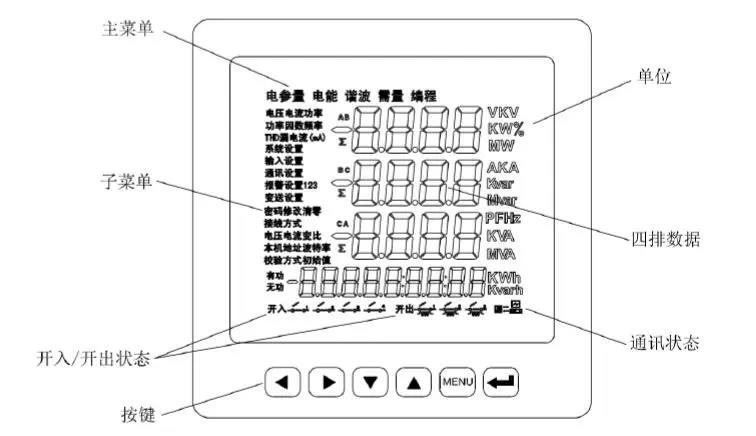

    用戶界面設計：在早期，多功能儀表多采用代碼來表示電參量，如用V來表示電壓，I來表示電流，這個很好理解，但是用PF來表示功率因數，EP+來表示正向有功電能，還有一些菜單的名稱，例如CONN或者BUS來表示通訊設置，這些用戶如果不去查閱使用手冊，往往難以理解。現在越來越多的產品開始支持中文菜單，通過漢字直觀的表示出界面的含義。

    按鍵設計：早期的儀表通常采用4個按鍵，材質通常是PVC覆膜的方式，這種按鍵面板用戶操作時候很費力，因?yàn)榘存I的行程很短，很硬，經常要用指甲尖甚至螺絲刀去按這些按鈕，時間長了，PVC膜的磨損很厲害，甚至磨穿。設計較好的產品采用橡膠獨立按鍵，操作手感較好，并且使用壽命長。而設計4個按鍵，通常會有些功能是按鍵公用的，4個按鍵通常是：←，→，SET/MENU，ENTER，而通常例如用戶需要返回上一級菜單，或者將光標上下移動，需要怎么操作呢，這時候就要翻閱說明書去查找操作流程，而且有時候操作流程也很復雜，弄不明白還得去問廠家售后。
