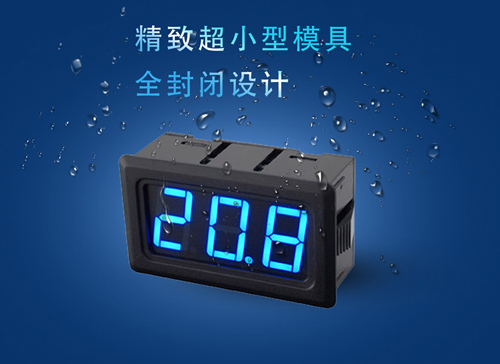

正確的使用數顯電壓表不簡單

溫控儀是調控一體化智能溫度掌握儀表，它采用了全部字化集成決策，具有溫度曲線可編程或定點恒溫掌握、多重PID調治、輸出功率限幅曲線編程、手動/自動切換、軟啟動、報警開關量輸出、實時數據盤問、與計較機通訊等功效，將數顯溫度儀表和ZK晶閘管電壓調解器合二為一，集溫度測量、調治、驅動于一體，儀表干脆輸出晶閘管觸發燈號，可驅動各種晶閘管負載。

　　數字表現表

　　概論：

　　跟著數字技術和微計較機技術的接續開展，數顯表、以單片機為核心的新式表現與紀錄儀表越來越廣泛地運用到工業自動化和工控領域中。數顯表與指針表同樣，與各種傳感器、變送器相當，對電量、壓力、物位、液位、流量、溫度等舉行測量，并干脆以數字形式表現被測結果。

　　分類：

　　按燈號形式分：電流表、電壓表、頻率表……

　　按被測量的數目：單點表、多點表

　　按功效分：純真表現、表現報警表、表現變送表、表現通訊表、表現紀錄表、多功效表等，例如深圳科立恒公司就有全系列的數顯表，以知足差別用戶的運用請求。

　　道理：

　　數顯表首先要把陸續變更的模擬量轉換成斷續變更的數字量(A/D轉換)，再上計數器(如果輸入燈號是數字量，則干脆上計數器)、寄放器、譯碼器，非常后在LED數碼管上表現出來。

　　實在，數顯表大多是以電壓表為主體的，大量的物理量經傳感變送后轉換成相對應的電燈號，儀表的輸入部分將這些電燈號處理成通例的電壓燈號，以是大多數數顯表的主體只是個電壓表，差別點在于輸入轉化部分。

　　組成：

　　一只數顯表應具有A/D轉換、非線性賠償及標度變更三部分。

　　A/D轉換：將模擬量轉換成數字量，有特地的單芯片。

　　非線性賠償：大多數被測參數與表現值之間出現非線性干系，為了消弭非線性誤差，必需在儀表中進入非線性賠償電路。常用的方法有：模擬式非線性賠償法、非線性數模轉換賠償法、數字式非線性賠償法等。

　　標度變更：測量值與工程值之間往往存在一定的比例干系，數顯表表現的不應該是輸入值，而是實際的工程值，以是要舉行標度變更。一般數顯表的表現量程是全局限可設定的。

　　當然，固然數顯表的道理和組成都比較簡略，但要做好并不等閑，許多成分會影響儀表的品質，如決策思緒、處理細節、元件選用等。
