一、 產品概述

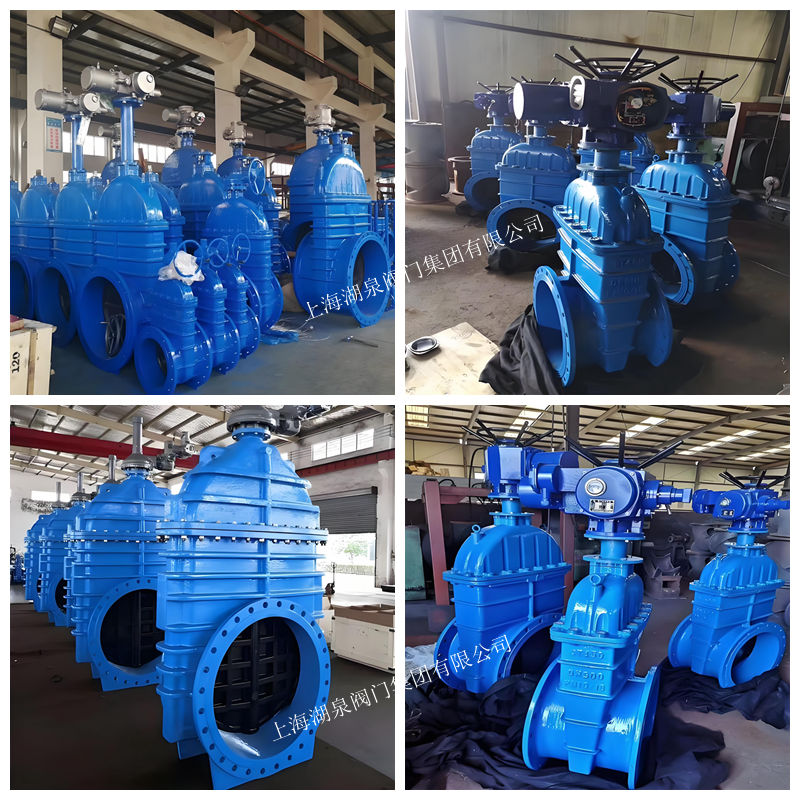

上海湖泉閥門集團有限公司Z945X-10Q 型彈性座封電動閘閥（DN300）是一款專為現代給排水系統、污水處理及市政管網設計的高性能流體控制設備。該閥門采用“Z945X”系列標準結構，其中“Z”代表閘閥，“9”代表電動驅動，“4”代表法蘭連接，“5”代表暗桿結構，“X”代表橡膠密封，“10”代表公稱壓力1.0MPa，“Q”代表球墨鑄鐵閥體材質。作為傳統金屬硬密封閘閥的升級替代產品，Z945X 系列通過創新的平底無淤積設計與整體包膠工藝，徹底解決了傳統閘閥易生銹、易泄漏、底部易積存雜物導致關閉不嚴的行業痛點。DN300 口徑適用于中大流量管道系統，具備遠程自動控制與現場手動操作雙重功能，是實現管道智能化截流與調節的理想選擇。

二、 核心技術與設計亮點

1. 平底無淤積閥座設計

傳統閘閥底部常設有凹槽，水流中的泥沙、石塊、木屑等雜物極易在此淤積，導致閘板無法完全閉合，引發漏水甚至腐蝕。Z945X-10Q 采用與管道內壁齊平的‌平底式閥座設計‌，確保流體通道暢通無阻，從根本上杜絕了雜物堆積現象，顯著提升了密封的可靠性與維護便利性。

2. 整體包膠閘板技術

閘板主體采用高精度球墨鑄鐵鑄造，內外表面均覆蓋高品質三元乙丙橡膠（EPDM）或丁腈橡膠（NBR）。

• ‌精確幾何尺寸‌：精密鑄造工藝保證了閘板尺寸的準確性，無需額外機械加工即可實現完美密封。
• ‌彈性記憶與補償‌：橡膠層具有優異的彈性記憶功能，在關閉狀態下能產生微變形以補償密封面的微小誤差，達到零泄漏效果。
• ‌牢固結合‌：采用先進硫化工藝，橡膠與鑄鐵閘板緊密結合，不易脫落或老化，使用壽命長達數十年。

3. 高效防腐涂裝

閥體內腔及外表面均采用‌無毒環氧樹脂粉末靜電噴涂‌。

• ‌飲用水安全‌：涂層符合衛生標準，無毒無味，可直接用于生活飲用水系統。
• ‌耐腐蝕性強‌：有效隔絕水、污水及化學物質對金屬基體的侵蝕，防止生銹和點蝕，特別適用于污水處理廠等惡劣環境。

4. 三重O型圈密封閥桿

閥桿密封采用三道O型圈結構設計：

• ‌低摩擦阻力‌：大幅降低啟閉過程中的摩擦力，使操作更加輕便。
• ‌零泄漏保障‌：多重密封屏障確保閥桿處不漏水。
• ‌在線維護‌：部分設計支持在不停水的情況下更換密封圈，極大降低了運維成本。

5. 輕量化與高強度

閥體選用優質球墨鑄鐵（QT450-10），相比傳統灰鑄鐵閥門，重量減輕約20%-30%，但強度更高、韌性更好。這不僅降低了運輸和安裝難度，還增強了閥門抵抗水錘沖擊和外力碰撞的能力。

三、 主要技術參數

四、 電動執行機構特性

• ‌遠程控制‌：支持4-20mA信號反饋、開關量控制，可接入PLC、DCS或SCADA系統，實現自動化管理。
• ‌手動/電動切換‌：配備手輪裝置，在斷電或調試時可輕松切換至手動模式，一人即可輕松操作。
• ‌過載保護‌：內置轉矩限制器和行程控制器，防止因過力矩?fù)p壞閥門或電機。
• ‌開度指示‌：可選配開度指示柱或智能定位器，實時顯示閥門開啟百分比。

五、 應用領域

• ‌市政給排水‌：自來水廠取水、輸配水管網、二次供水系統。
• ‌污水處理‌：城市污水處理廠進水、出水及污泥處理管線。
• ‌建筑工程‌：高層建筑消防噴淋系統、空調冷卻水循環系統。
• ‌工業流體‌：電力、冶金、化工、食品醫藥等行業的水、油、氣等非強腐蝕性介質管路。
• ‌農業灌溉‌：大型農田水利自動化灌溉控制系統。

六、 安裝與維護建議

• ‌安裝方向‌：閥門可立式或臥式安裝，建議閥桿垂直向上，以利于潤滑和延長壽命。
• ‌管道清潔‌：安裝前務必清理管道內部雜物，避免焊渣、石子等損傷橡膠密封面。
• ‌法蘭對中‌：確保兩側法蘭平行且同心，避免強行螺栓緊固導致閥體變形或密封失效。
• ‌定期保養‌：定期檢查電動執行器接線端子是否松動，手動操作幾次以確保機械部件靈活，并檢查閥桿密封處是否有滲漏跡象。
